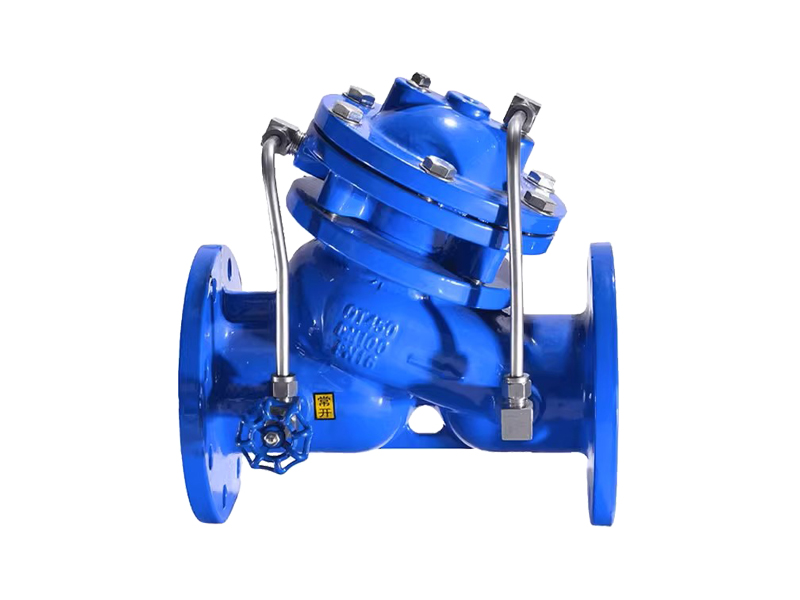

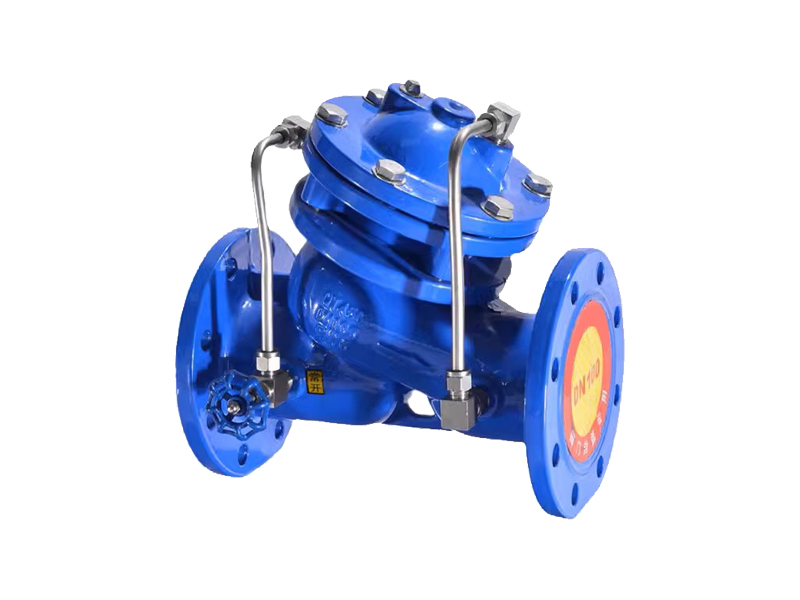

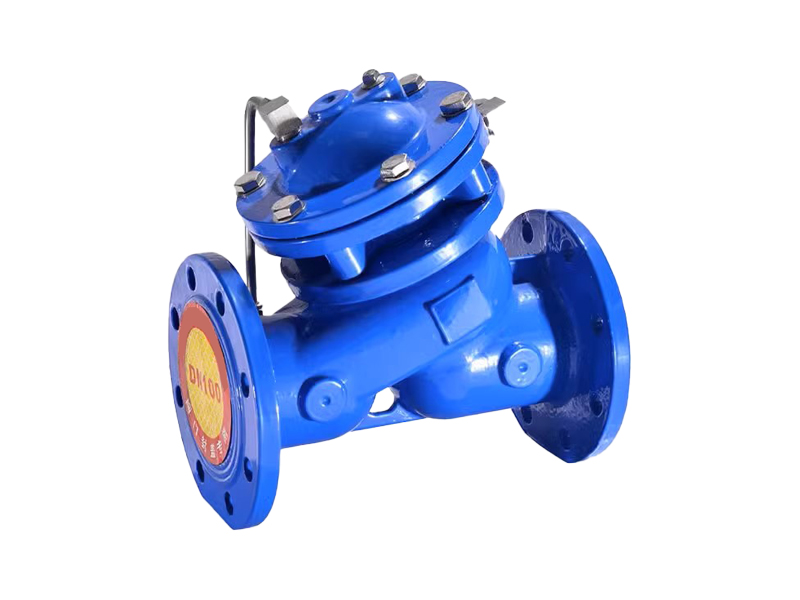

美國依洛克YLOK進口多功能水泵控制閥也是一種自動類閥門，它的動作原理、結構與隔膜式水力控制閥基本一致。它具有隔膜式同樣的優點和功能，它的感應部件同樣是膜片，主要不同之處是主閥體采用斜體式，這樣使該類閥門比隔膜式和活塞式的流阻系數更小，流量更大。而且通過對膜片下腔的結構及閥瓣結構的改進，使該閥的調節性更好。

斜體式的膜片室的結構與前面介紹的膜片式水力控制閥不同。如上圖所示，膜片室的下腔被設計成獨立的空腔，它可以根據不同用途選擇是否與主閥腔相通。這樣不但可以實現上下膜片室單獨控制，從而可使用外部的壓力源驅動閥門的開關，而不受介質壓力的限制，又能實現緩開緩閉等功能。

斜體式水力控制閥的上、下膜片室、膜片組件、閥桿、閥瓣等部件可整體拆下取出，這給維修帶來了極大的方便。

斜體式水力控制閥的閥桿采用中段導向，避免了閥桿兩端導向易出現不同心的弊端。

進口多功能水泵控制閥產品特點：

1、消除水錘可靠性高。緩閉裝置啟、閉均與主罰版連鎖動作；自動實現速閉，不受水泵實際流量、揚程波動的影響，不需速閉時間計算；不需專業技術人員現場調整；不需任何電器以及油壓元件，故障點少。

2、消除水錘效果好。將速閉、緩閉以及水錘吸納器三種消除誰吹的技術原理一體化設計，使停泵水錘壓力減弱到最低極限。

3、閥門操作維護方便。只需操作水泵電機啟動器的啟閉按鈕，閥門即按照水泵操作規程實現自動開閉。關鍵零件均選用優質材料，基本無需維護。

4、節能效果好。采用流線型、款閥體及最新專利技術設計，與進口同類產品相比較，阻力損失降低50%以上。

進口多功能水泵控制閥工作原理：

水泵啟動前，閥門出口端壓力作用在主閥板上，閥門處于關閉位置，同時膜片控制器的上腔連通壓力水，下腔則與閥門進口端的低壓相通。

水泵啟動后，閥門進口壓力逐漸升高，同時壓力水通過閥門進口端的連接管緩慢進入膜片控制器下腔，實現主閥板的緩慢開啟，開啟速度可通過控制閥進行調節。

水泵停機，閥門進口的壓力降低，當接近零流量時，主閥板在自身重力作用下迅速關閉。因閥門進口端壓力降低，閥門出口端的壓力水通過連接管進入膜片控制器上腔，下腔水通過閥門進口端的連接管壓回至閥門進口端，緩閉閥板緩慢關閉，慢關時間可通過控制閥進行調節。主閥板的速閉和緩閉閥板的緩閉符合兩階段關閉規律，能有效地消除水錘。

進口多功能水泵控制閥性能范圍：

1、公稱壓力：1.0MPa、1.6MPa、2.5MPa

2、最低動作壓力：≥O.04MPa

3、緩閉時間：3～60s(可調)

4、適用介質：水

5、介質溫度：O～80"C
