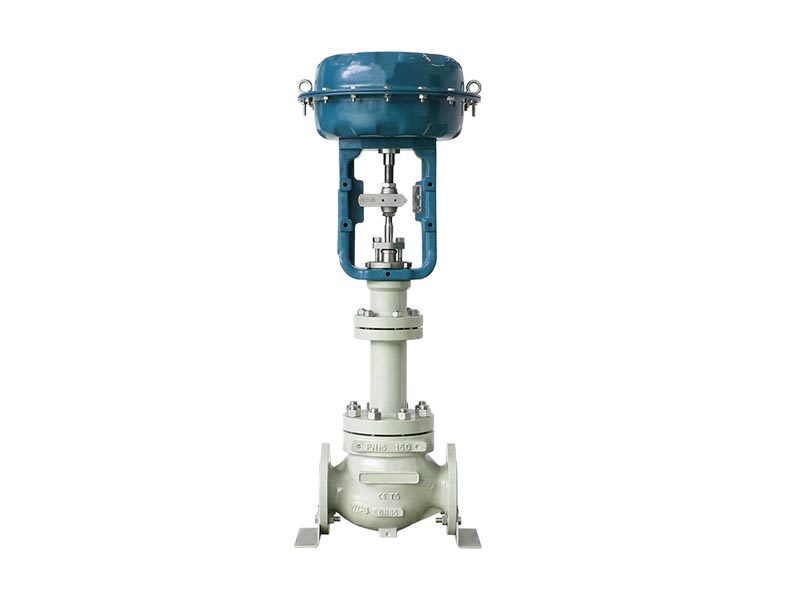

美國依洛克（YLOK）進口氣動波紋管調節閥是一種頂導向結構的調節閥，氣動薄膜波紋管調節閥閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調范圍廣。上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另該閥也可用于真空的場合。這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和卓著的抗老化性，這種調節閥完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管—填料雙重密封結構，安全可靠性更好。因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控制系統中得到廣泛應用。閥芯導向面積大，抗振性好，配用多彈簧式薄膜執行機構，ZJHP-16W氣動薄膜波紋管調節閥結構緊湊，輸出力大

調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。

進口氣動波紋管調節閥部分技術參數

公稱通徑：15、20、25、32、40、50、65、80、100、125、150、200mm

公稱壓力：ANSI 125、150、300、600    JIS 10、16、20、30、40K   PN1.6、4.0、6.4MPa

連接型式：法蘭密封面型式   FF、RF、RJ、LG、MFM

法蘭標準：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等

焊接連接：嵌接焊SW(40~50mm)    對接焊BW(65~200mm)

材    料：鑄鋼(ZG230-450)、CrMo鋼、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦、哈氏合金等耐腐蝕合金

上閥蓋：波紋管密封(W) -45~+350℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式：單座柱塞型閥型

流量：高容量流量--金屬密封--等百分比(%C)和線性(LC)

流量：高容量流量--軟密封--等百分比(%T)和線性(LT)

流量：高精度流量--金屬密封--等百分比(%CF)和線性(LCF)

流量：高精度流量--軟密封--等百分比(%TF)和線性(LTF)

材    料：不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

波紋管材料：1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L

執行機構

型    式：多彈簧薄膜氣動執行器

膜片材料：乙丙橡膠夾尼龍布、橡膠夾尼龍布

彈簧范圍：20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)

供氣壓力：140~400KPa、400~500KPa

氣源接口：RC1/4"

環境溫度：-30~+70℃

閥作用方式

用正作用或反作用執行機構實現閥的氣-關式或氣-開式
