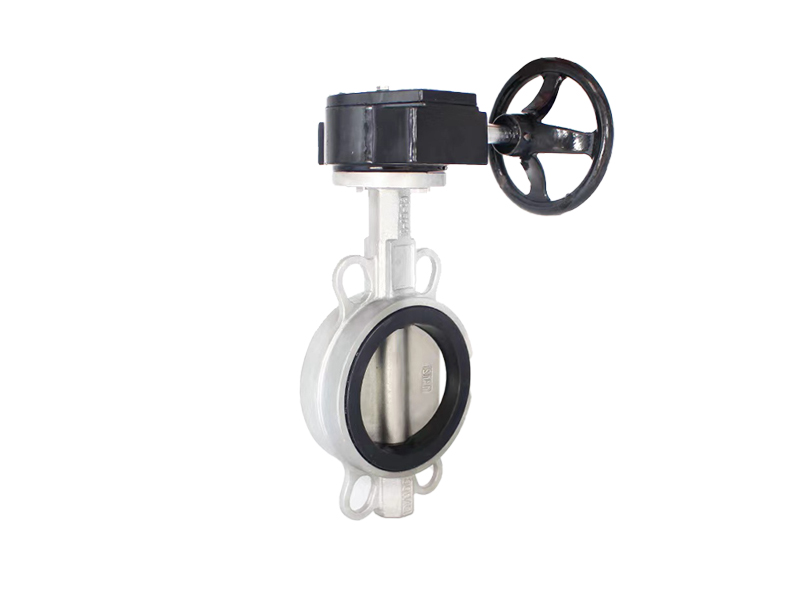

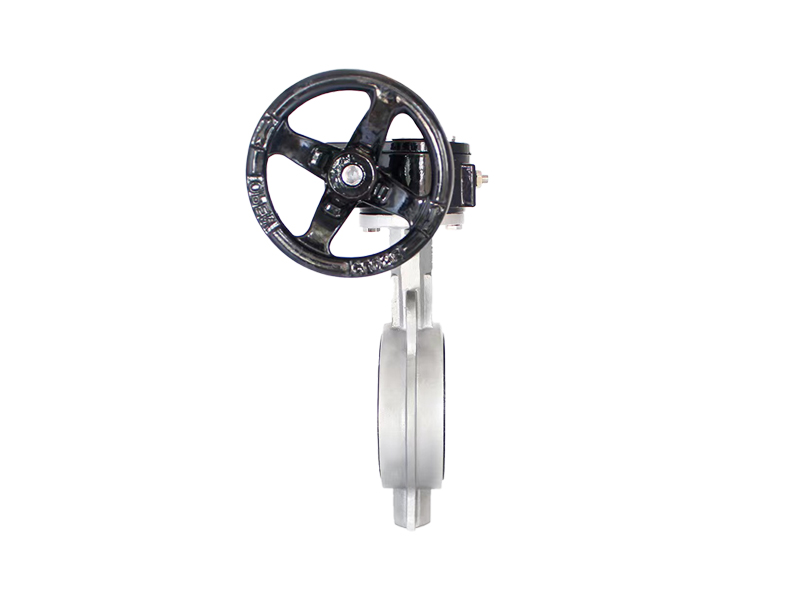

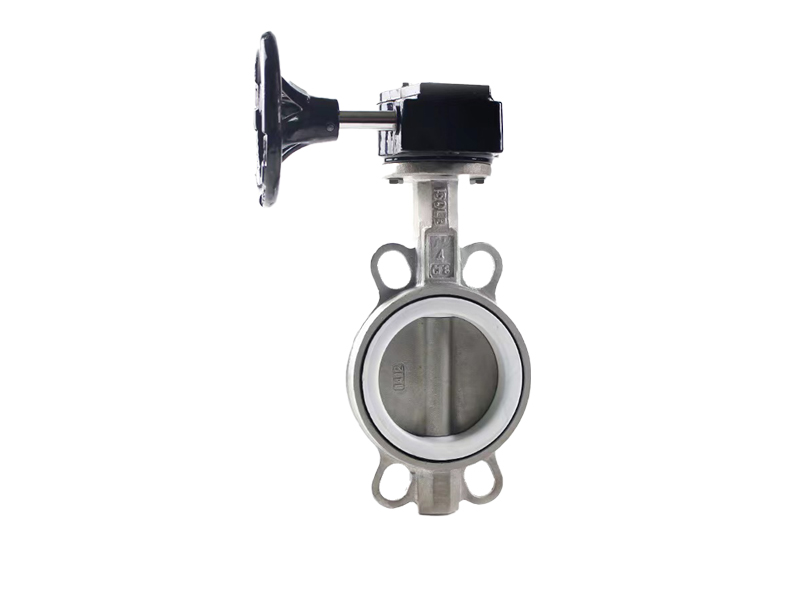

美國依洛克(YLOK)進口對夾式蝶閥(對夾式渦輪蝶閥、對夾式軟密封蝶閥、對夾式硬密封蝶閥)的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,可以起到流量調節的作用,當蝶板旋轉到90°時,閥門達到最大開度。對夾式蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性
進口對夾式蝶閥工作原理
對夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,可以起到流量調節的作用,當蝶板旋轉到90°時,閥門達到最大開度。
對夾式蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈性軟密封和金屬密封兩種密封型式。彈性軟密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。
采用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。金屬密封能適應較高的工作溫度,彈性軟密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的冷卻水系統。本類閥門在管道中一般應當水平安裝。
常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法蘭上。
進口對夾式蝶閥主要技術參數
公稱通徑:DN50-1000mm
公稱壓力:PN1.0Mpa-10Mpa
適用溫度:-29℃-425℃
適用介質:水,空氣,天然氣,油品及弱腐蝕性流體等
驅動方式:蝸輪傳動,電動,氣動,液動等
主要零件材料
閥體:球墨鑄鐵
閥桿:2Cr13
閥座:橡膠
碟板:球墨鑄鐵
填料:聚四氟乙烯
手輪:球墨鑄鐵
